Wirbelrohrkühlung
Funktionsprinzip des Wirbelrohres
Das Wirbelrohr wurde 1930 von dem französischen Physiker Georges Ranque entdeckt. Vortec entwickelte auf der Basis des Wirbelrohrprinzips praxisreife, wirksame Kühlungsanwendungen für Industrie und Technik. Flüssigkeit, die sich um eine Achse dreht - wie ein Tornado - wird als "Wirbel" bezeichnet. Ein Wirbelrohr erzeugt einen Wirbel aus Druckluft und trennt ihn in zwei Ströme: Einen Heiß- und einen Kaltluftstrom. Die Druckluft tritt in einen zylindrischen Generator ein, der proportional größer ist als das (lange) heiße Rohr, wo sie die dort befindliche Luft in Drehung versetzt. Danach wird die kreisende Luft an der Innenwandung des heißen Rohrs entlang gepresst, wo sie Geschwindigkeiten von 1 000 000 U/min erreicht. Am Ende des heißen Rohrs entweicht ein kleiner Teil der Luft durch ein Nadelventil am Heißluftaustritt. Die übrige Luft wird zwangsweise mit niedrigerer Geschwindigkeit durch die Mitte des eintretenden Luftstroms zurückgeführt. Die Wärme in der langsamer strömenden Luft wird an die schneller strömende eintretende Luft abgegeben. Die unterkühlte Luft strömt durch die Mitte des Generators zum Kaltluftaustritt.
Video Funktionsprinzip (Eng)
Kühlen mit Wirbelrohre

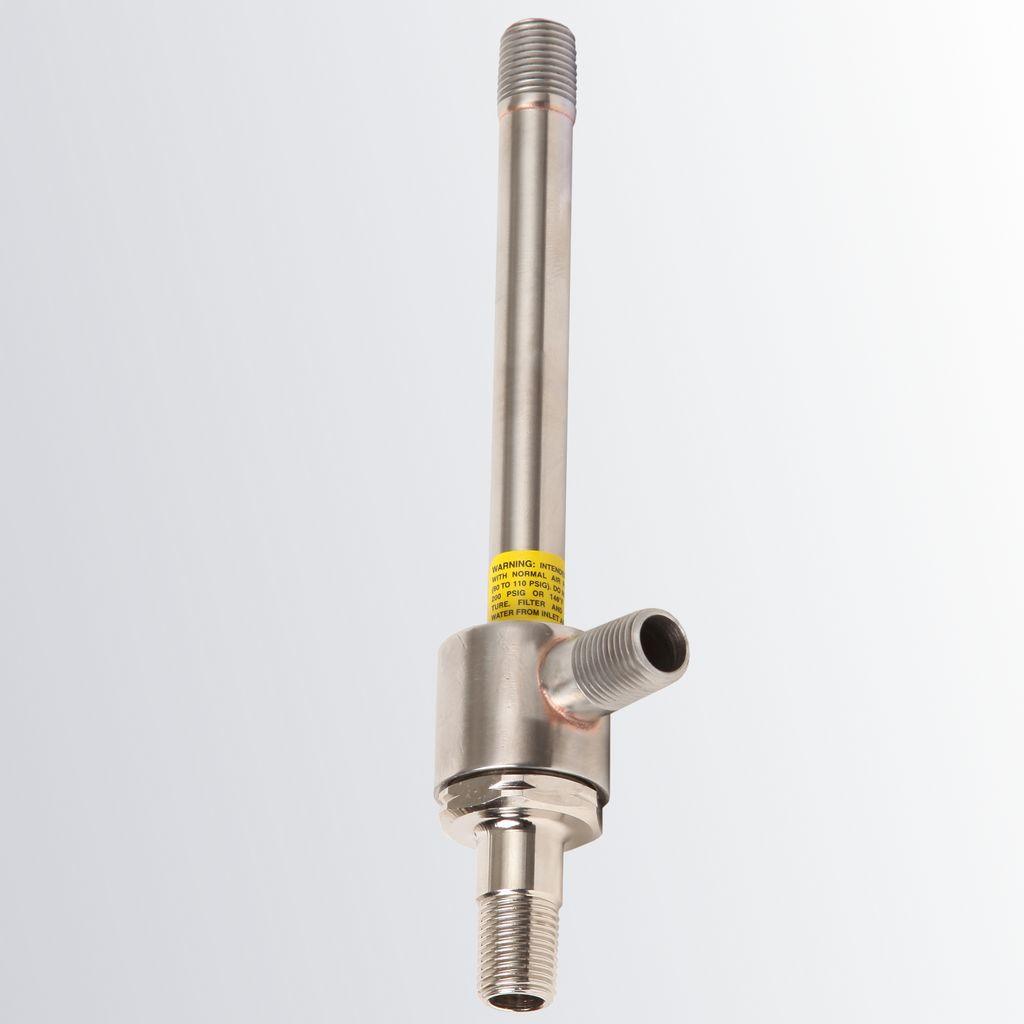

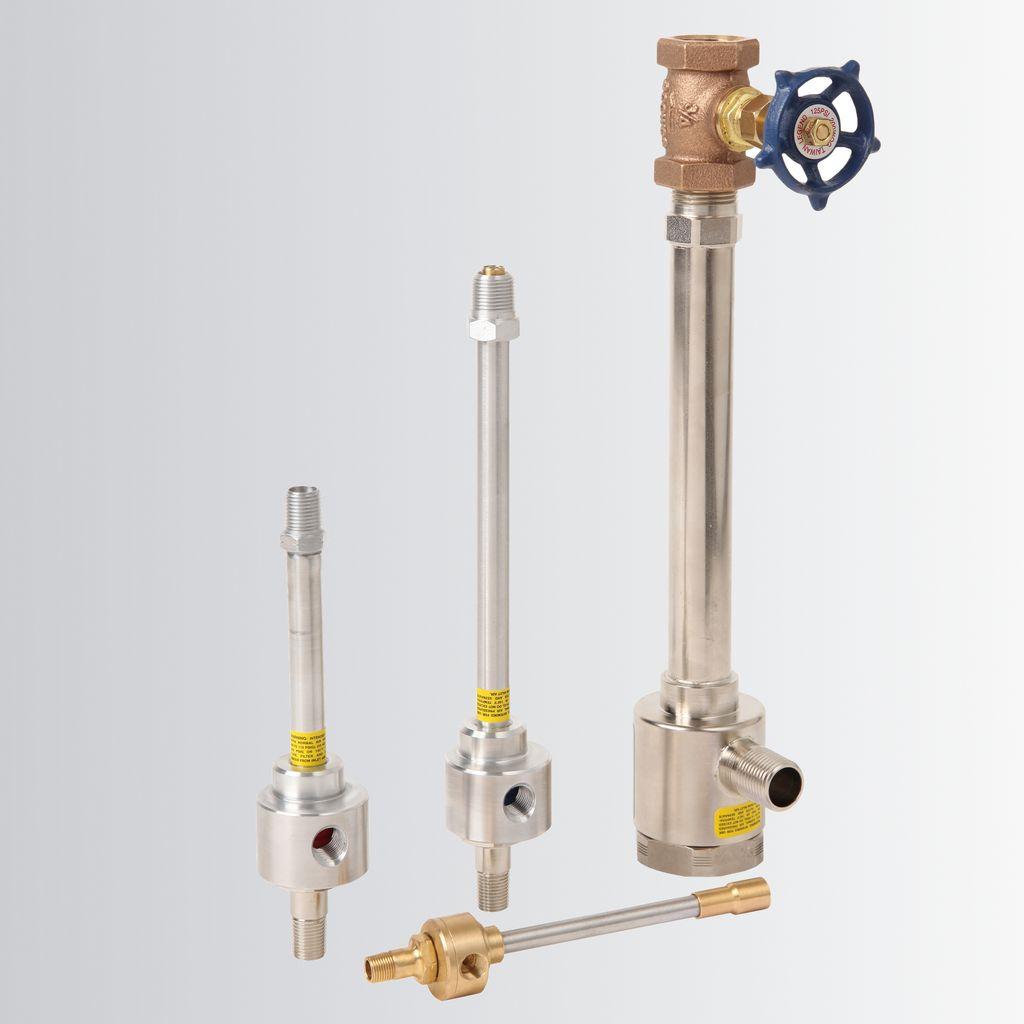

Wirbelrohre oder Vortex Rohre erzeugen eine Kälteleistung von bis zu 1760 Watt (bei 7 bar) und Minustemperaturen von bis zu -40°C. Damit können eine Vielzahl von industriellen Punkt- und Prozesskühlungsanwendungen ausgeführt werden. Ohne bewegte Teile und ohne Elektrizität, arbeiten sie absolut wartungsfrei und kostengünstig. Das Vortex Rohr wird mit Druckluft betrieben, das es im Innern in einen warmen und kalten Luftstrom von geringem Restdruck verwandelt (beide Luftströme können genutzt werden). Vortex Rohre sind eine kompakte Quelle für Kälteerzeugung, die Modelle sind zwischen 160mm und 330mm lang und verfügen über einen Kühlbereich von 29 bis 1760 Watt. Die Kühlleistung ist leicht einzustellen durch Veränderung des Einlassdruckes, Einstellung des prozentuellen Auslasses an Kaltluft und durch Wechsel des innenliegenden Generators. Das normalerweise für Kühlung verwendete Wirbelrohr kann ebenso für Heizanwendungen mittels Verwendung des Heißluftstromes benutzt werden.
Anwendungen:
Kaltluftpistolen

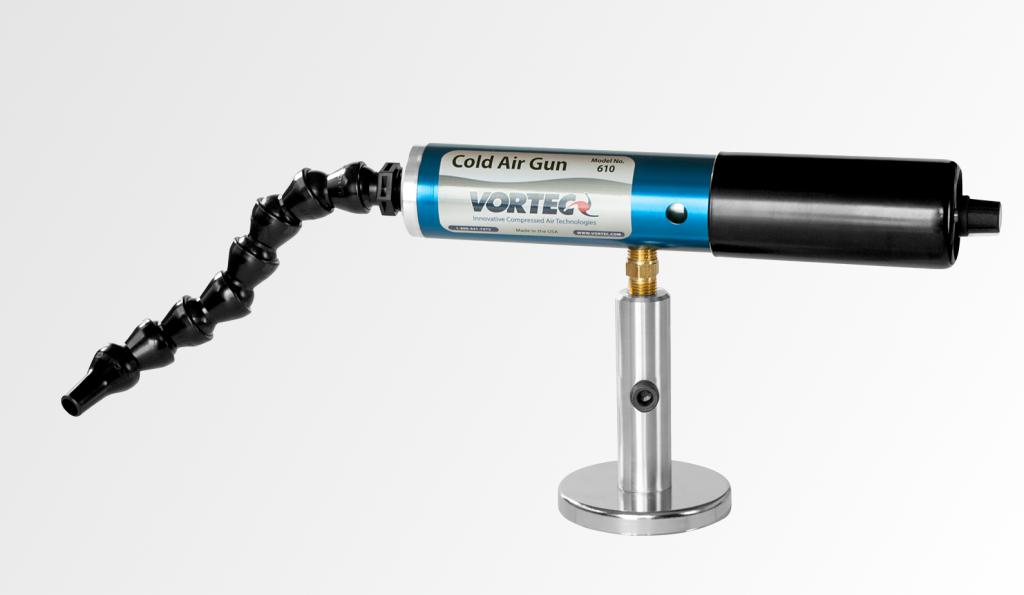

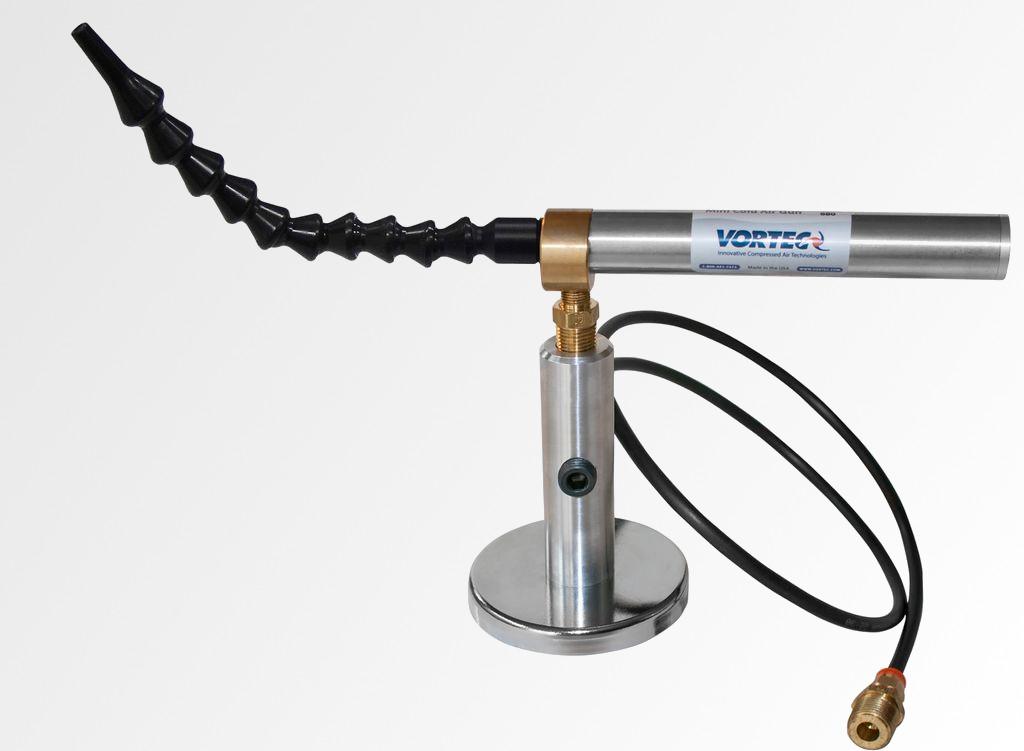

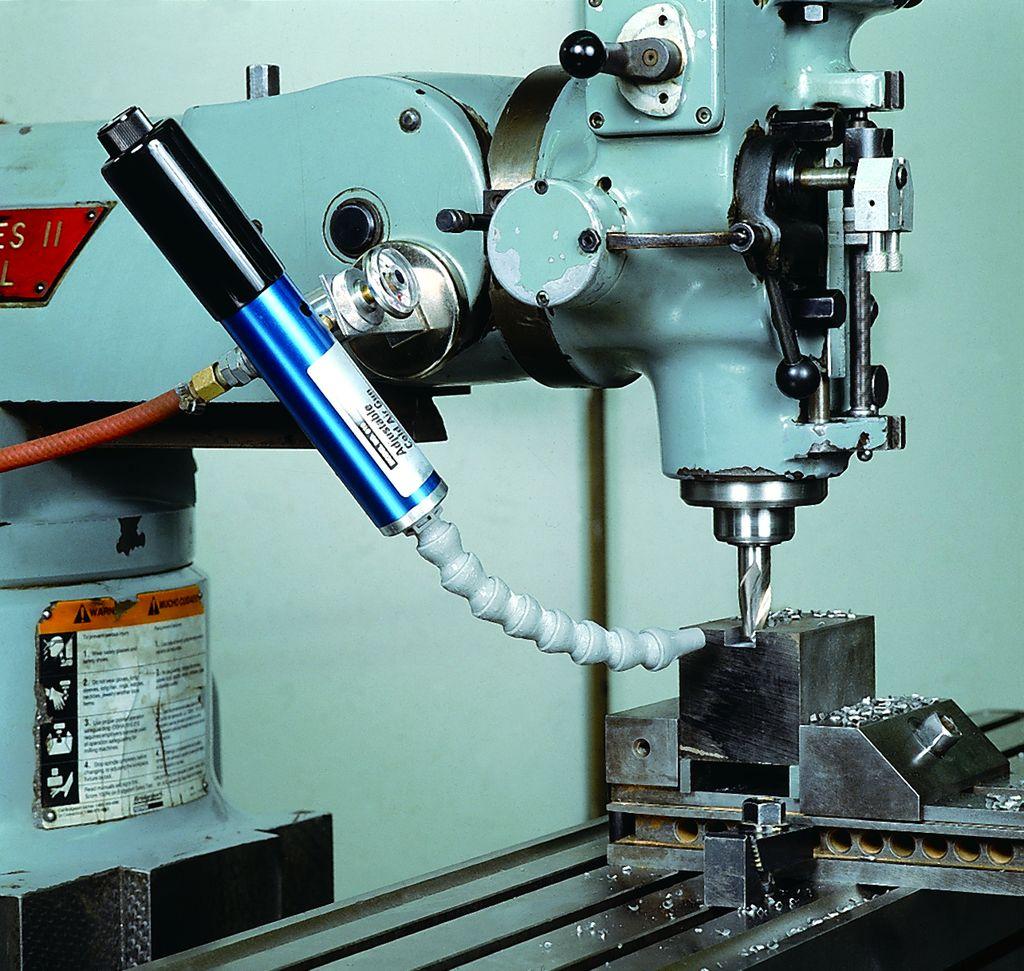

Durch die Kühlung der Werkstücke mit der stufenlos einstellbaren Kaltluftpistole Modell 610 BSP sowie der kleineren Variante Mini Kaltluftpistole Modell 608 BSP werden die Produktionszahlen gesteigert und die Toleranzen unbedingt eingehalten. Die Kaltluftpistole eignet sich zum Kühlen bei Bearbeitungsprozessen aller Werkstoffe einschließlich Kunststoff, Gummi, Metall, Glas, Holz und Keramik.
Eigentschaften und Vorteile:
Anwendungen:
und viele andere, mehr dazu unter Anwendungsbeispiele.

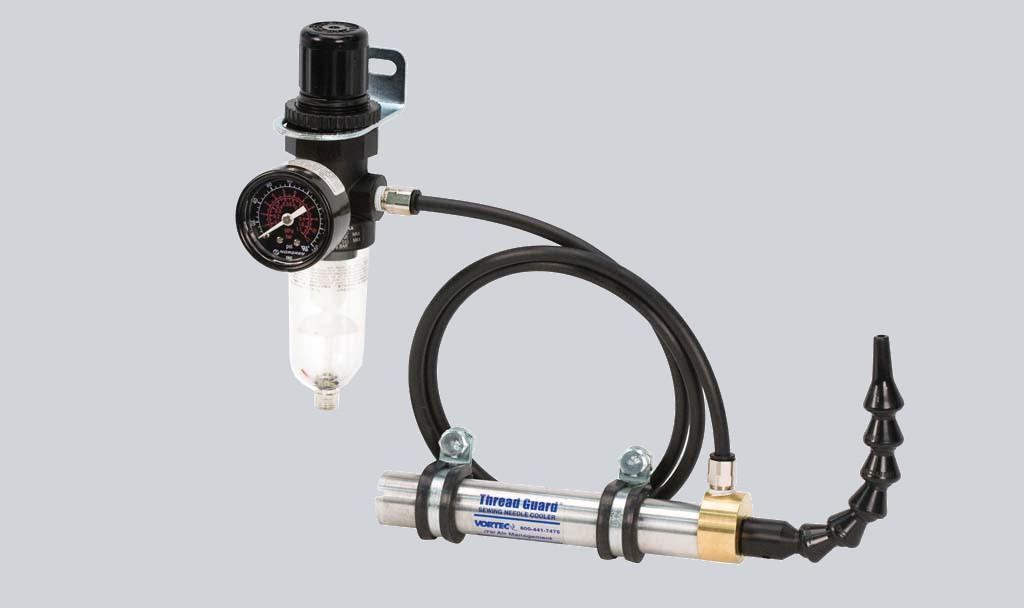

Nadelkühlersystem (Nadelkühler, mit Filter.- und Reglereinheit

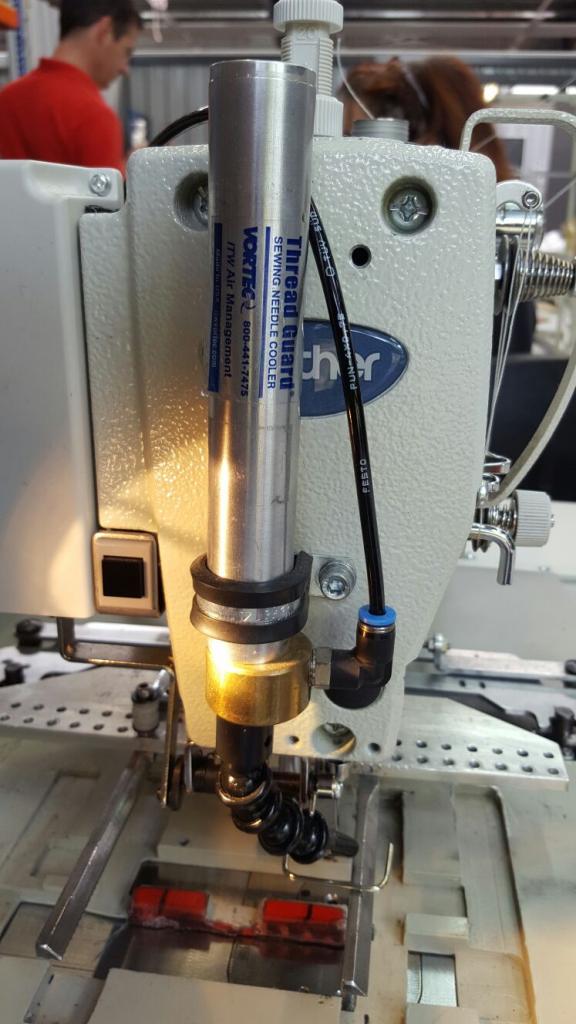

Nadelkühler Thread Guard 424 montiert an Nähmaschine
Nadelkühler Thread Guard ® Modell 424BSP
Mit dem Thread Guard® Modell 424BSP von ITW Vortec schießen Ihre Stückzahlen in die Höhe. Ausfallzeiten wegen Nadel- und Fadenbruch durch Überhitzung können mit diesem Nadelkühler nahezu vollständig ausgeschlossen werden. Er liefert einen ständigen Kaltluftstrom* an die Nähmaschinennadel. Die Nadel bleibt also kühl, auch bei anspruchsvollsten Näharbeiten wie z.B. Gürtelschlaufen und bei zähem Material. Die Kühlung verhindert zugleich Lochbrand in synthetischen Geweben durch überhitzte Nadeln. Druckluftanschluss Modell 424BSP: 113 l/min bei 6,9 bar.
Anwendungen:
Heißluftpistolen

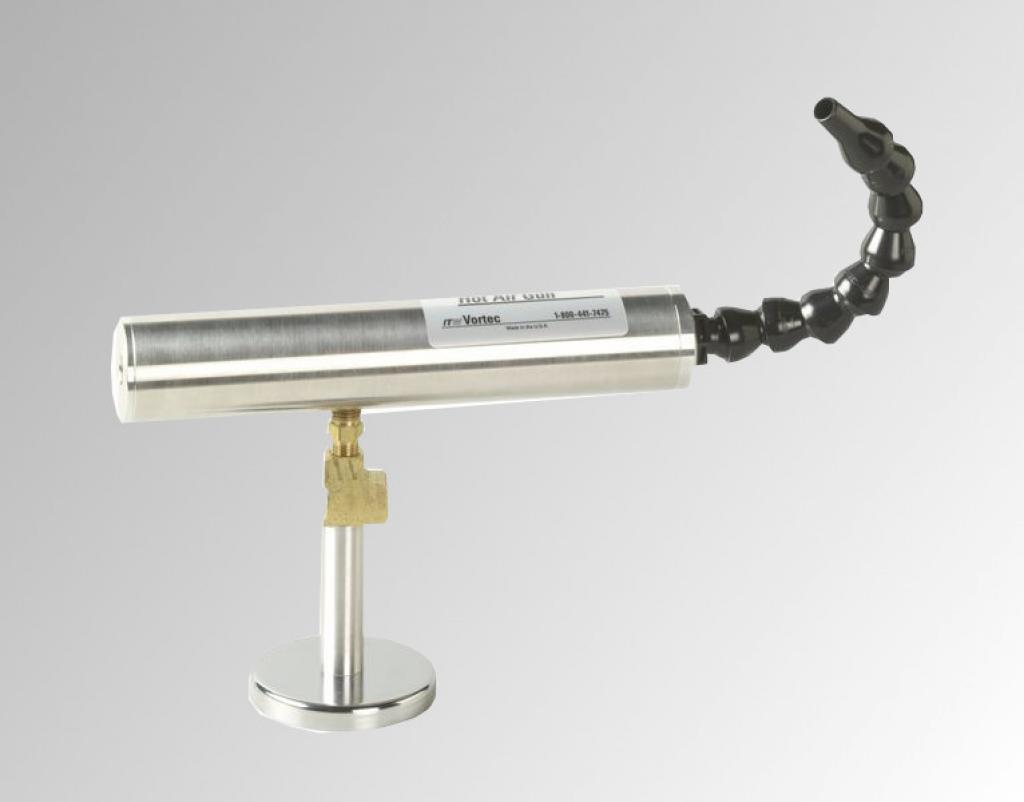

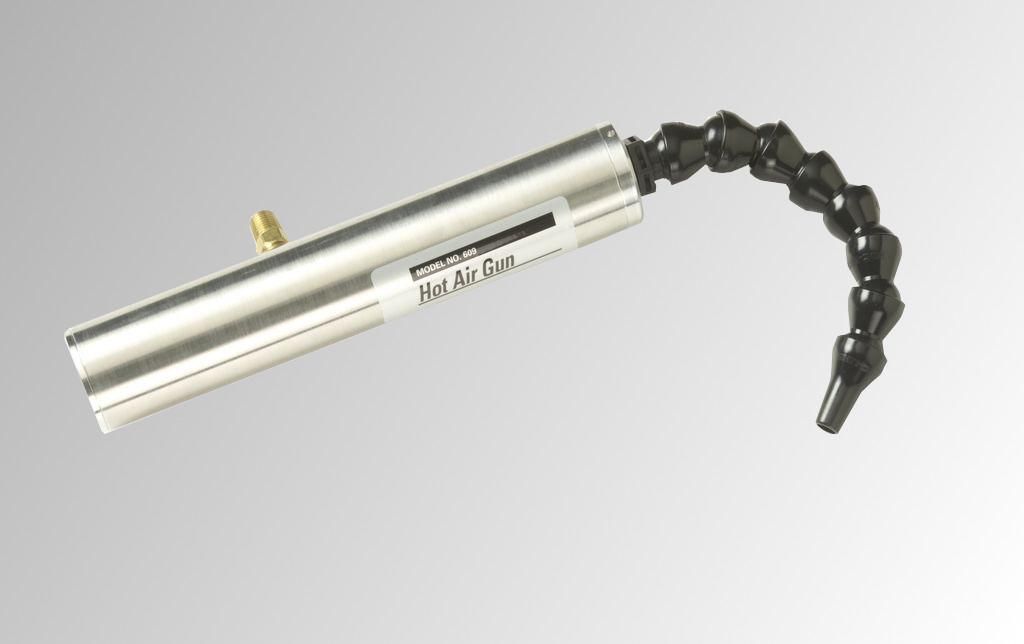

Heißluftpistolen werden eingesetzt wenn eine leichtere Wärmeentwicklung im Vergleich zu elektrisch betriebenen Heißluftgebläsen gewünscht ist. Die Heißluftpistole benötigt keine Elektrizität und erzeugt aus Druckluft einen Heißluftstrom zwischen 57-223 L/Min einer Temperatur bis 93 ºC. Sie ist ideal zum Vorheitzen von Teilen, Prozessen und Lösungen sowie erweichen von Klebstoffen, Gummi und Kunststoffen und für mildes Trocknen geeignet.
Vorteile:
Anwendungen:

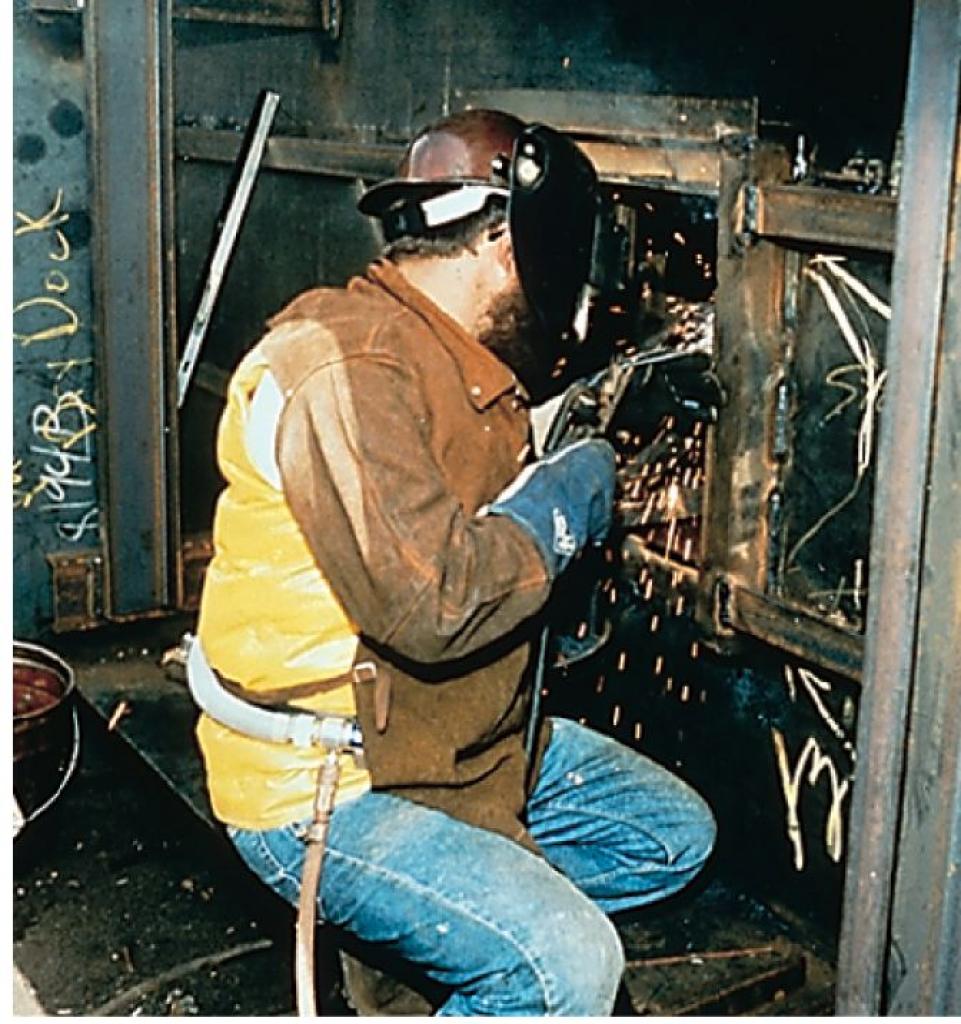

Systeme für Personenklimatisierung

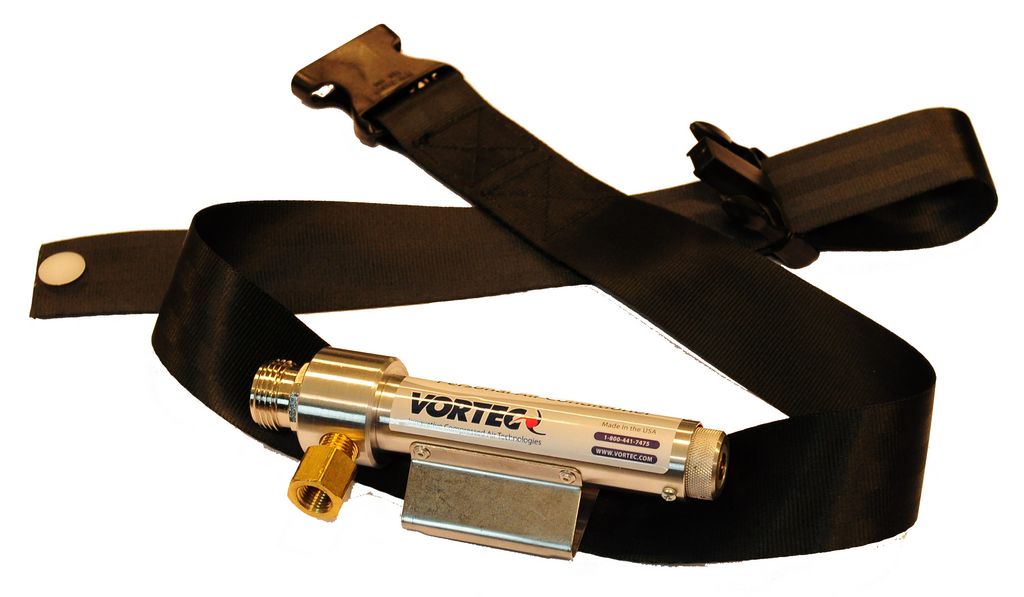

Die Personenklimatisierer von Vortec erleichtern die Arbeit in extrem heißer oder kalter Umgebung. Sie sind mit einem Wirbelrohr ausgerüstet und setzen Druckluft in Kalt- oder Warmluft um, deren Temperatur bis zu 33°C unter oder über der Einlasstemperatur liegt. Die Personenklimatisierer von Vortec sind dazu bestimmt, Arbeitern Erleichterung bei Hitze oder Kälte zu verschaffen. Sie sind nicht als Schutzgeräte gedacht, so dass gegebenenfalls zusätzlich ein separates Atemschutzgerät verwendet werden muss.
Merkmale:
Anwendungen Branchen:
Anwendungen Tätigkeiten:
